ООО "ТЕКОН-Системы"
Компания ООО «ТЕКОН-Системы» выполняет работы по разработке, внедрению и сопровождению алгоритмического и программного обеспечения:
- автоматизированных систем управления электротехнических оборудованием электрических станций и подстанций (АСУ ЭТО);
- систем обмена технологической информацией с автоматизированной системой Системного оператора (СОТИ АССО);
- систем регистрации аварийных событий (РАС).
Основной целью внедрения данных систем является обеспечение надежного и безопасного функционирования объектов энергетики Российской Федерации.
Данные системы автоматизации предназначены для эффективной организации оперативно-диспетчерского управления электрической частью электростанции или подстанции в нормальных, аварийных/послеаварийных режимах работы.
Компания ООО «ТЕКОН-Системы» имеет большой опыт по созданию АСУ ЭТО на электростанциях, которые успешно эксплуатируются во многих регионах России.
Автоматизированные системы управления электротехнических оборудованием электрических станций и подстанций (АСУ ЭТО):
Основные функции:
- Оперативное управление электротехническим оборудованием;
- Оперативная локализация и анализ аварийной ситуации (в том числе по осциллограммам);
- Информационное взаимодействие с подсистемами РЗА, ПА, РАС и др.;
- Онлайн мониторинг и диагностика электротехнического оборудования;
- Синхронизация времени цифровых устройств;
- Автоматизация вспомогательных технологических процессов;
- Предоставление необходимой информации внешним пользователям;
- Организация горячего резервирования основных функций системы;
- Самодиагностика функционирования;
- Обеспечение информационной безопасности.

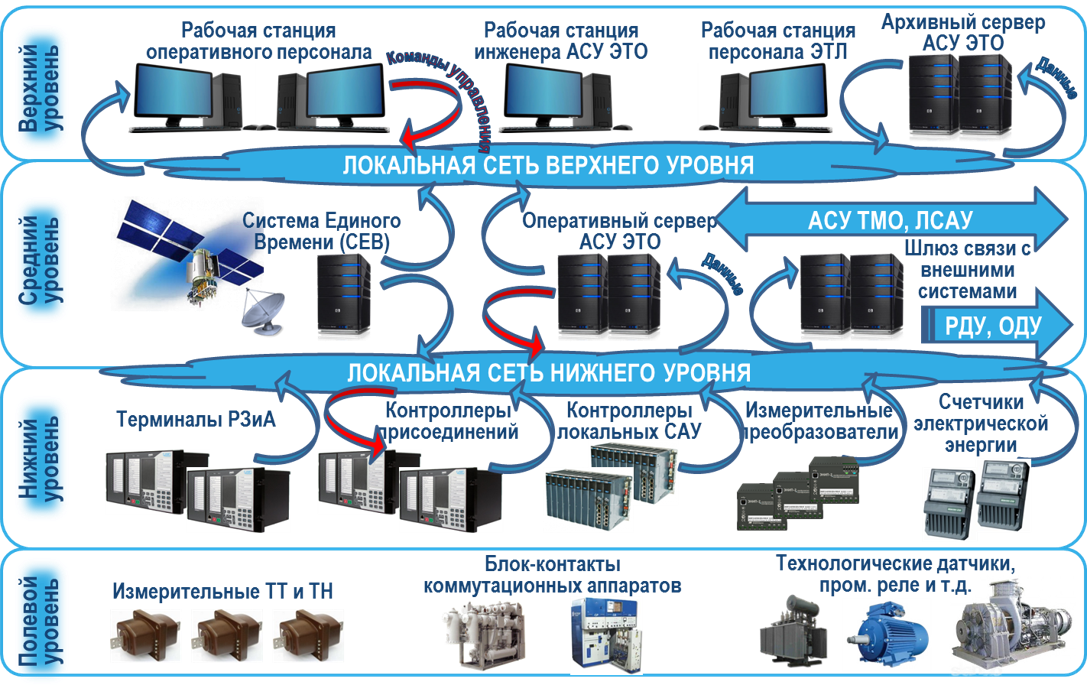

ТИПОВАЯ СТРУКТУРА АСУ ЭТО «ТЕКОН»
АСУ ЭТО «ТЕКОН» поддерживает множество стандартных и специальных протоколов (МЭК 61850, МЭК 60870-5-103/104, SpaBus, Modbus RTU/TCP, OPC, SNMP, NTP/SNTP и др.), что позволяет обеспечить интеграцию в АСУ ЭТО оборудования различных смежных подсистем: РЗА, ПА, РАС, ЦИП, ККЭ, ЩПТ, системы возбуждения генераторов и других.

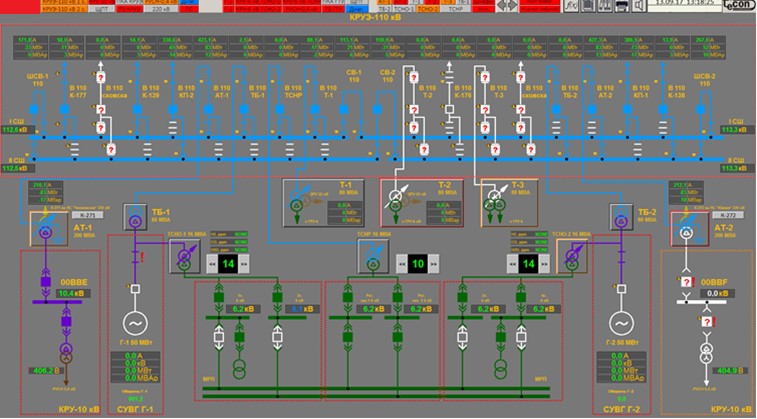

Главная мнемосхема

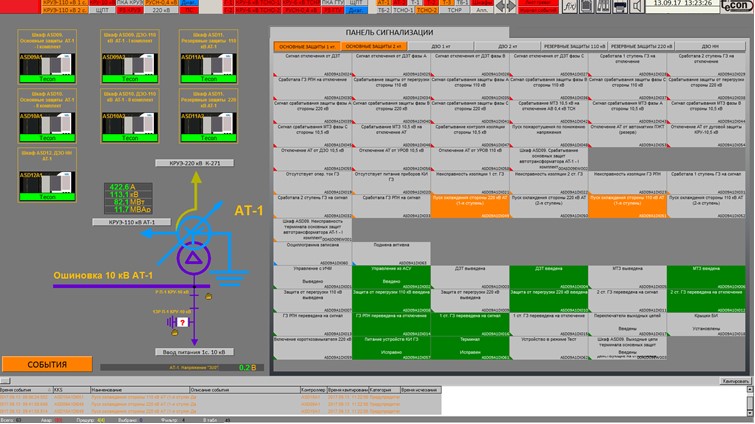

Мнемосхема «присоединение»

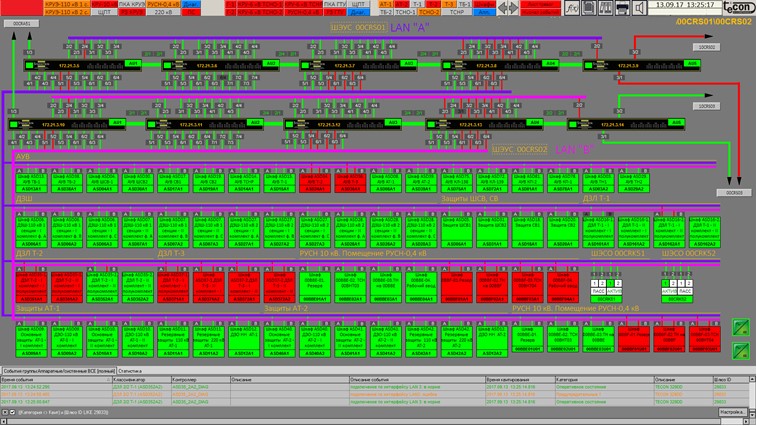

Мнемосхема «Диагностика цифровой сети»
Системы обмена технологической информацией с автоматизированной системой Системного оператора (СОТИ АССО):
Основные функции:
- Сбор сигналов с датчиков и цифровых измерительных преобразователей;
- Выполнение телеизмерений (ТИ) и регистрацию телесигналов (ТС) с меткой единого времени непосредственно в месте возникновения информации;
- Передача заданного объема собранной телеинформации на диспетчерский пункт системного оператора;
- Передача информации об аварийных событиях с серверов СОТИАССО, включающих в себя функцию сервера РАС, системному оператору;
- Передача системному оператору оперативно-технологической информации;
- Организация горячего резервирования основных функций системы;
- В случае необходимости выполнение функции «ручной ввод» телеинформации оперативным персоналом;
- Самодиагностика функционирования;
- Обеспечение информационной безопасности.

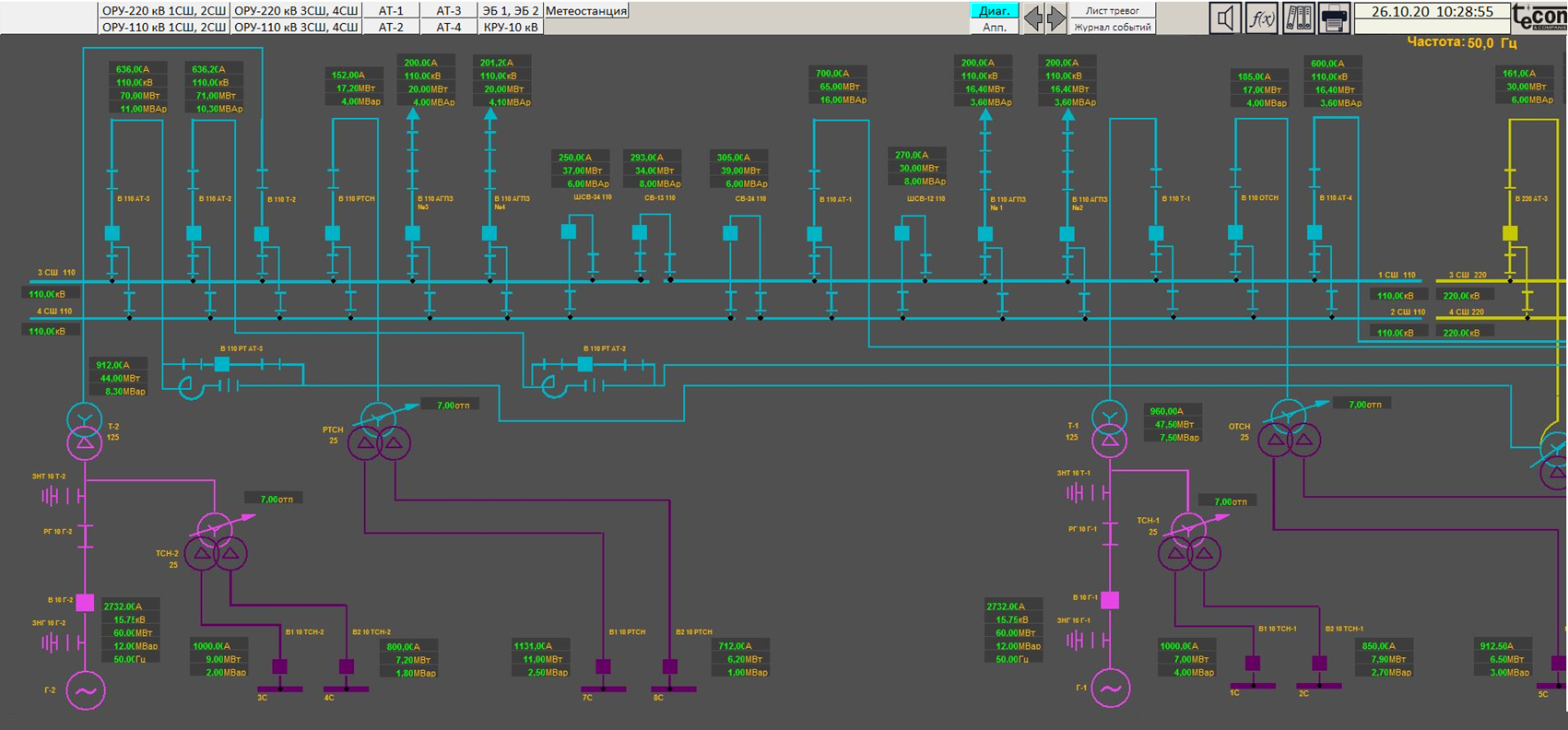

Мнемосхема СОТИ АССО
Система регистрации аварийных событий (РАС):
Основные функции:
- Цифровое осциллографирование аварийных переходных процессов, представленных аналоговыми и дискретными сигналами;
- Сбор дискретной информации, отражающей положение коммутационного оборудования (выключателей);
- Архивирование регистрируемых данных на сервере РАС для последующего просмотра и обработки;
- Синхронизация компонентов системы с глобальными навигационными спутниковыми системами;
- Запись зарегистрированных данных РАС при выполнении условий пуска;
- Запись и хранение зарегистрированных данных РАС в энергонезависимой памяти регистратора;
- Считывание/копирование данных РАС на внешнее запоминающее устройство;
- Самодиагностика функционирования;
- Обеспечение информационной безопасности.

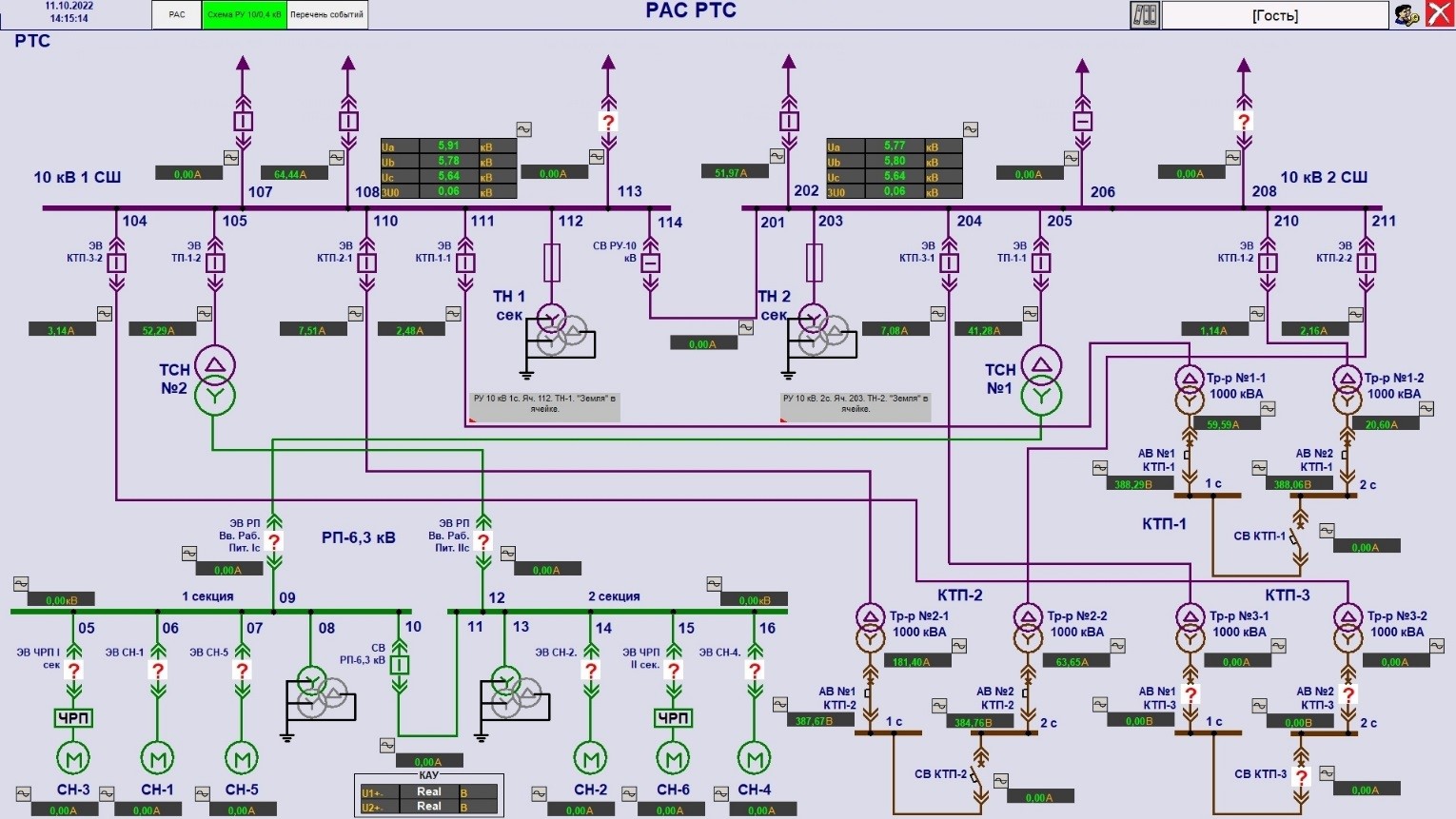

Мнемосхема отображения текущих данных в системе РАС

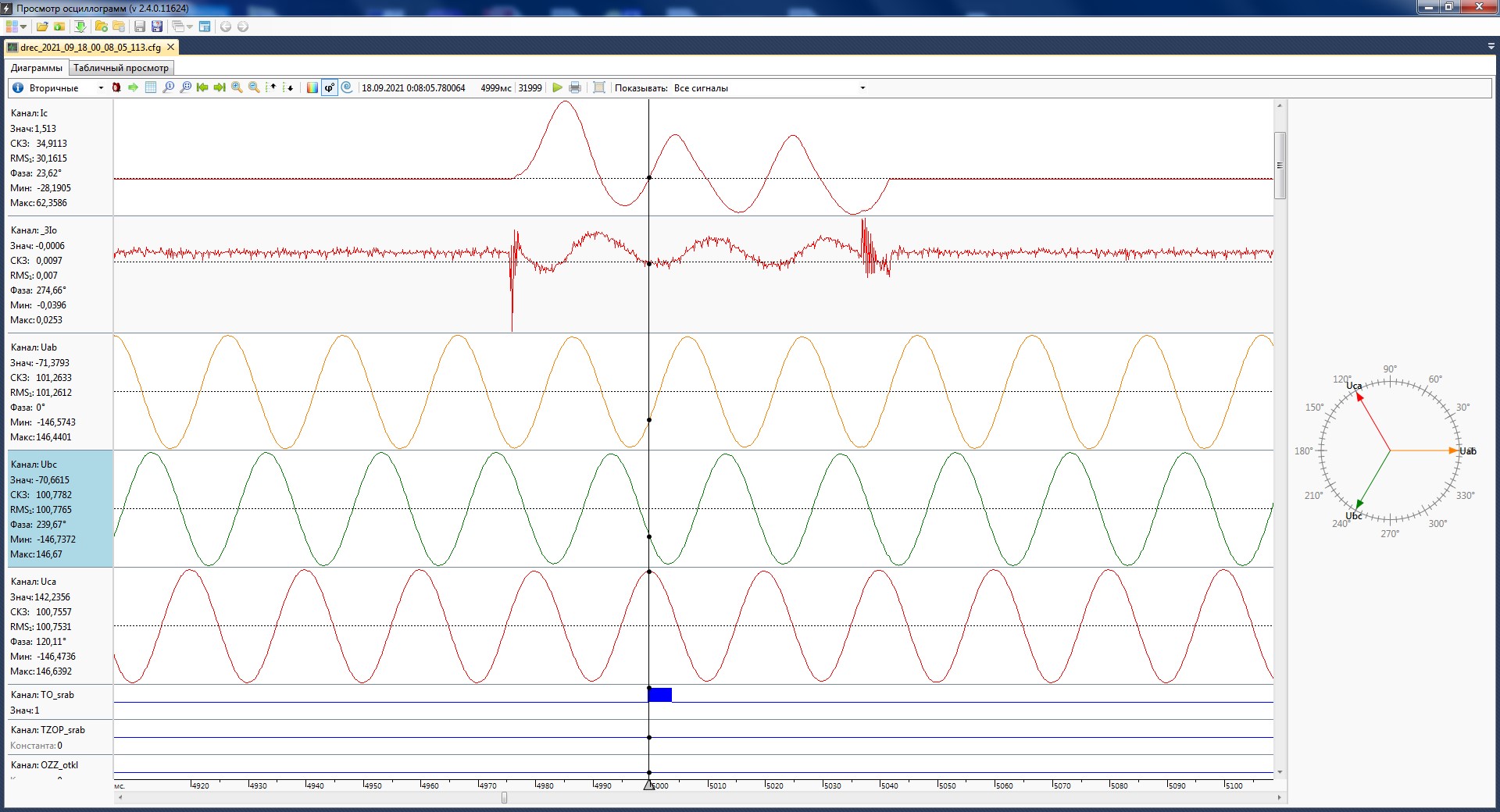

Осциллограмма РАС
