ГАЗОВОЕ ОБОРУДОВАНИЕ
Блоки Газооборудования Автоматические
Для выполнения требований правил безопасности систем газопотребления согласно нормативно-технической документации перед каждым горелочным устройством должен быть предусмотрен комплект запорной арматуры (блок газооборудования), обеспечивающий работу горелки на газообразном топливе в автоматическом режиме с возможностью выполнения следующих функций:
- безопасный розжиг горелки
- автоматическая проверка плотности запорной арматуры газового блока
- регулирование расхода газа к горелки
- мгновенное отключение подачи газа к горелке при нарушении технологических параметров (понижение давления газа, исчезновение факела горелки, пропадания питания и т.д.).
Использование блоков газооборудования автоматических позволяет исключить загазованность в топках котлов, обеспечивает погорелочное регулирование тепловой мощности котлов и повышает надежность работы котлов. Блоки газооборудования автоматические имеют полный комплект разрешительных документов согласно требований законодательства РФ.

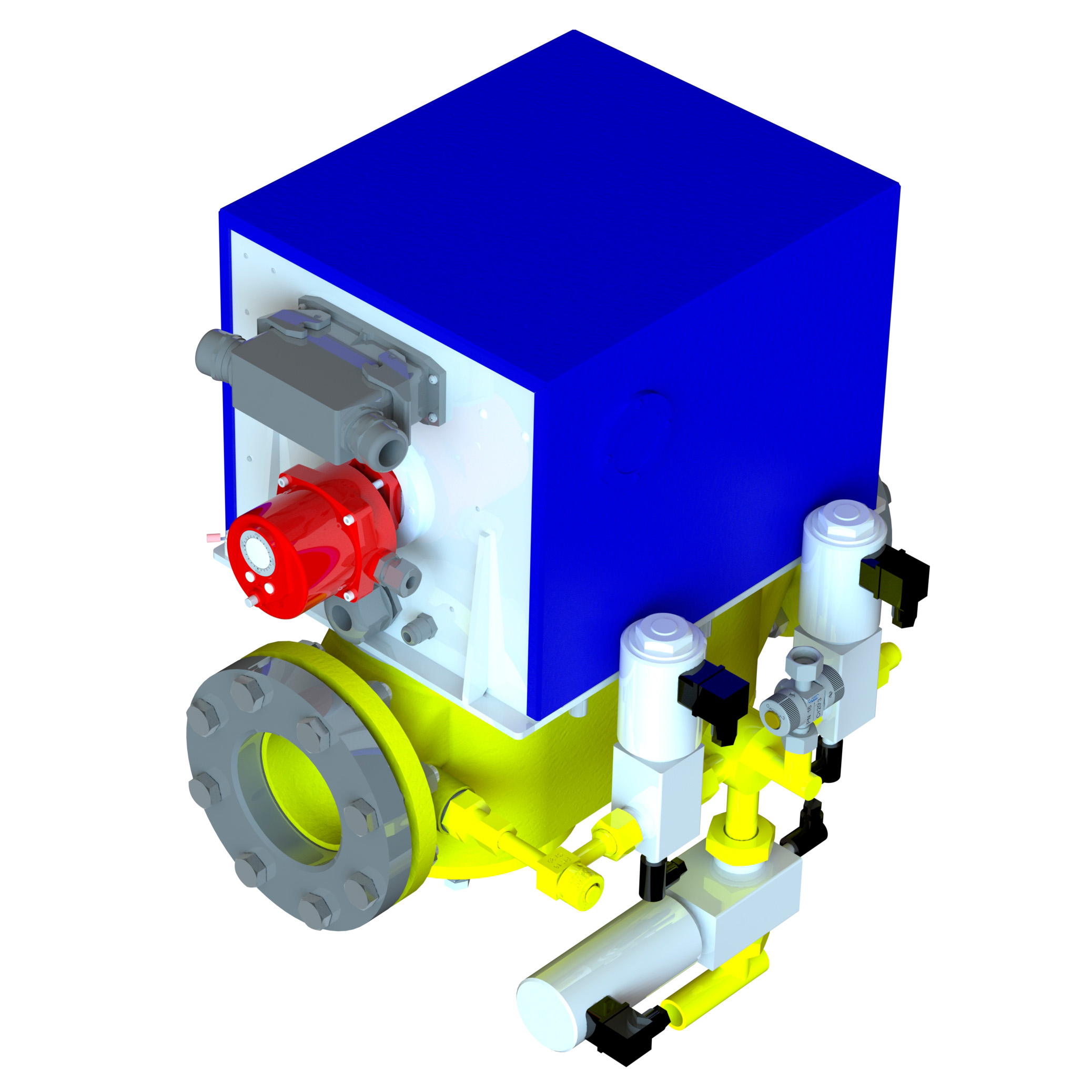

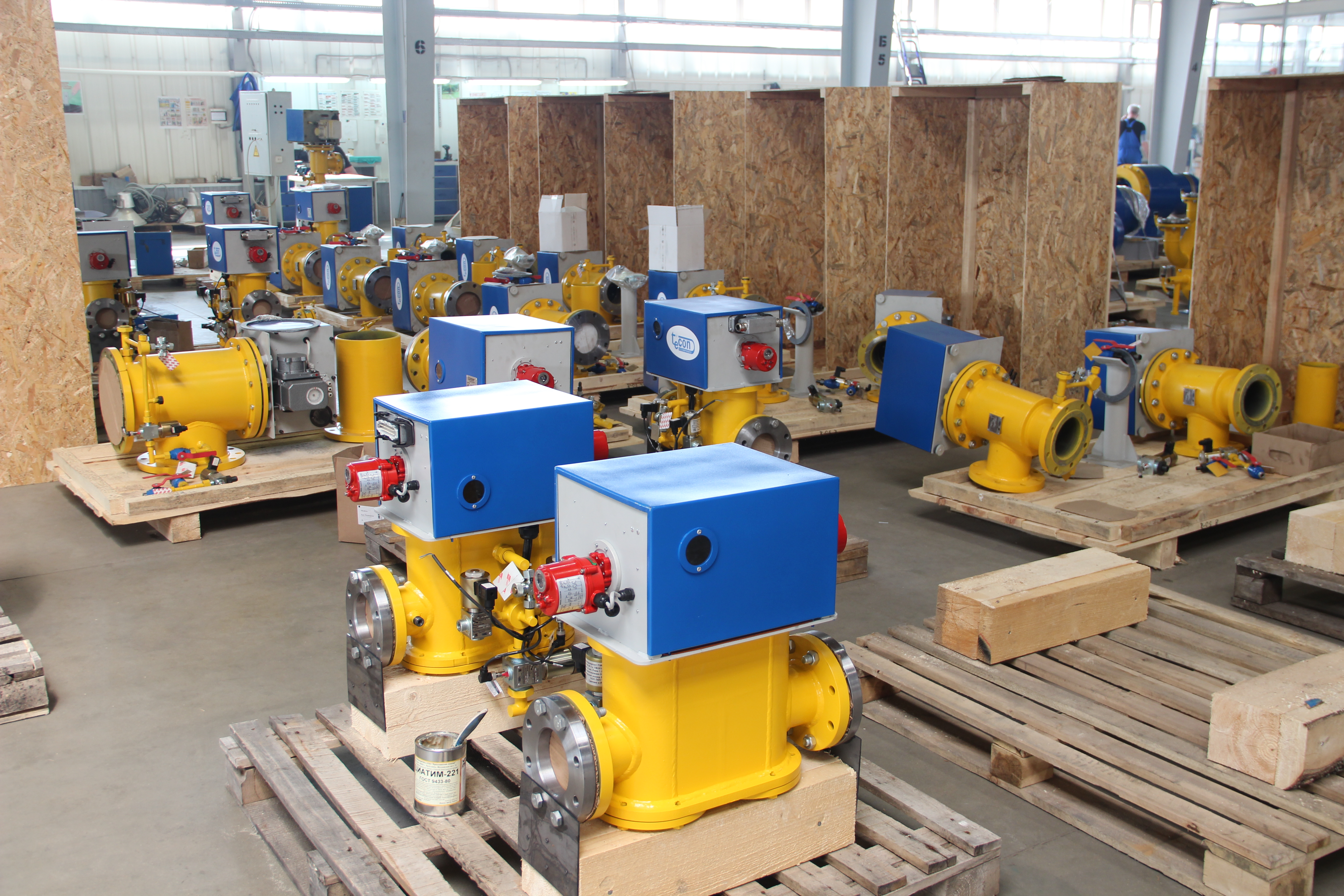

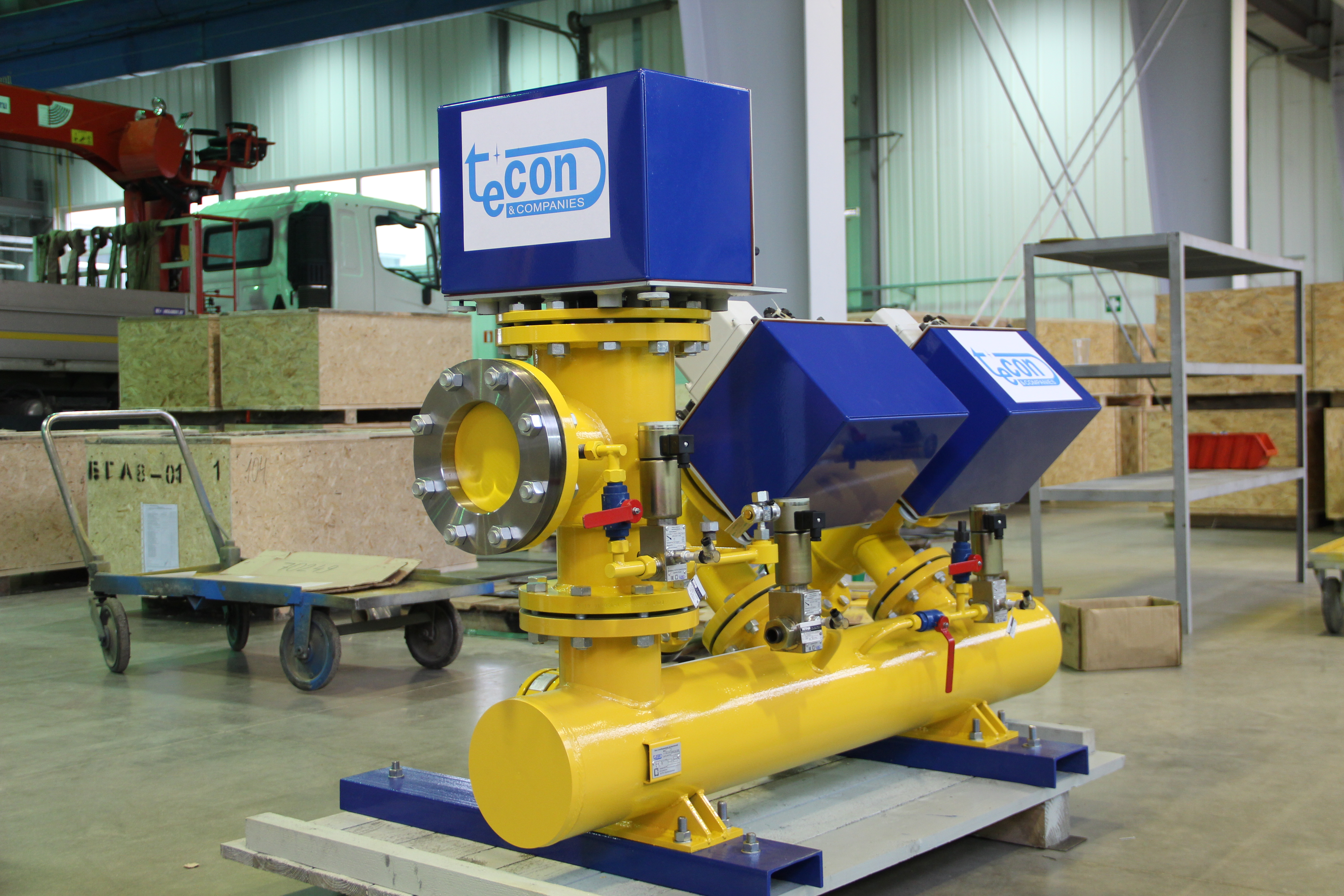

Компания «ТЕКОН» осуществляет выпуск блоков газооборудования автоматических в широком модельном ряду (БГА-8, БГА-10, БГА-11, БГА-13, БГА-14, БГА-15, БГА-16, ТЕКОН-БГАЭ, ТЕКОН-БГАГ и т.д.), что позволяет обеспечить применение блоков на любом типе горелок и котлов. Особое внимание стоит обратить на новые модификации однопоточного газового блока, выполненных в едином корпусе типа «биклапан».
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:
Продукция сертифицирована, имеет сертификат соответствия ТР ТС 010/2011 «О безопасности машин и оборудования»
Изделие отечественной разработки и производства

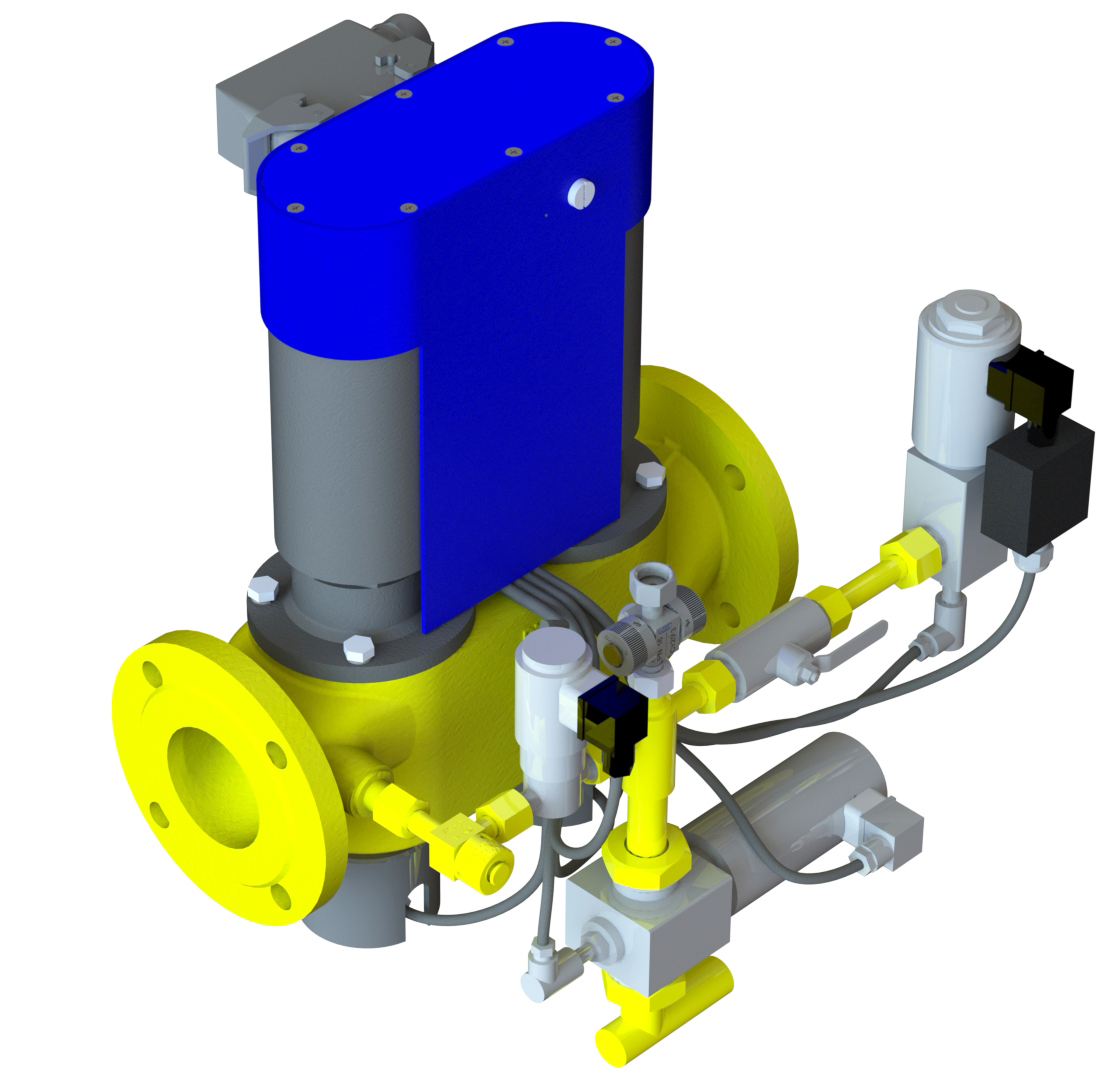

Два предохранительных отсечных клапана выполнены ведином корпусе, за счёт чего блок имеет компактные габаритные размеры именьшую массу, что позволяет использовать его при стесненных условиях на площадки обслуживания котлов без дополнительных конструкций
Отсечные клапана оснащены малогабаритными приводами и датчиками конечного положения, что исключает люфты в кинематических цепях и усиливает надёжность работы

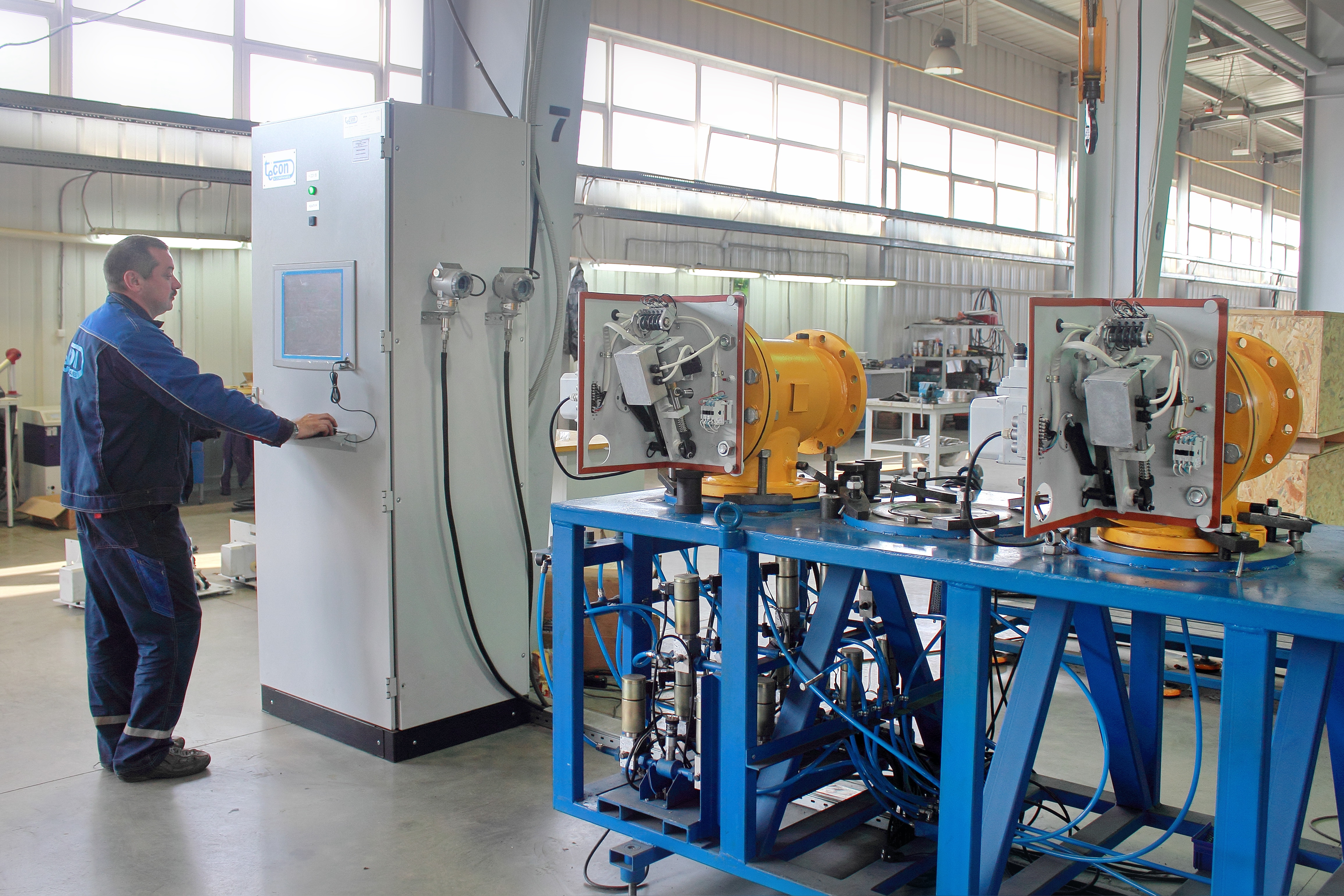

Технологически блок выполнен как единое изделие, его полная наладка и проверка работоспособности производится непосредственно на заводе изготовителе, блок поставляется полностью в собранном виде, что исключает ошибки при монтаже на объекте
В зависимости от исполнения привод отсечного клапана может быть оснащен функцией регулятора-стабилизатора давления газа «после себя»

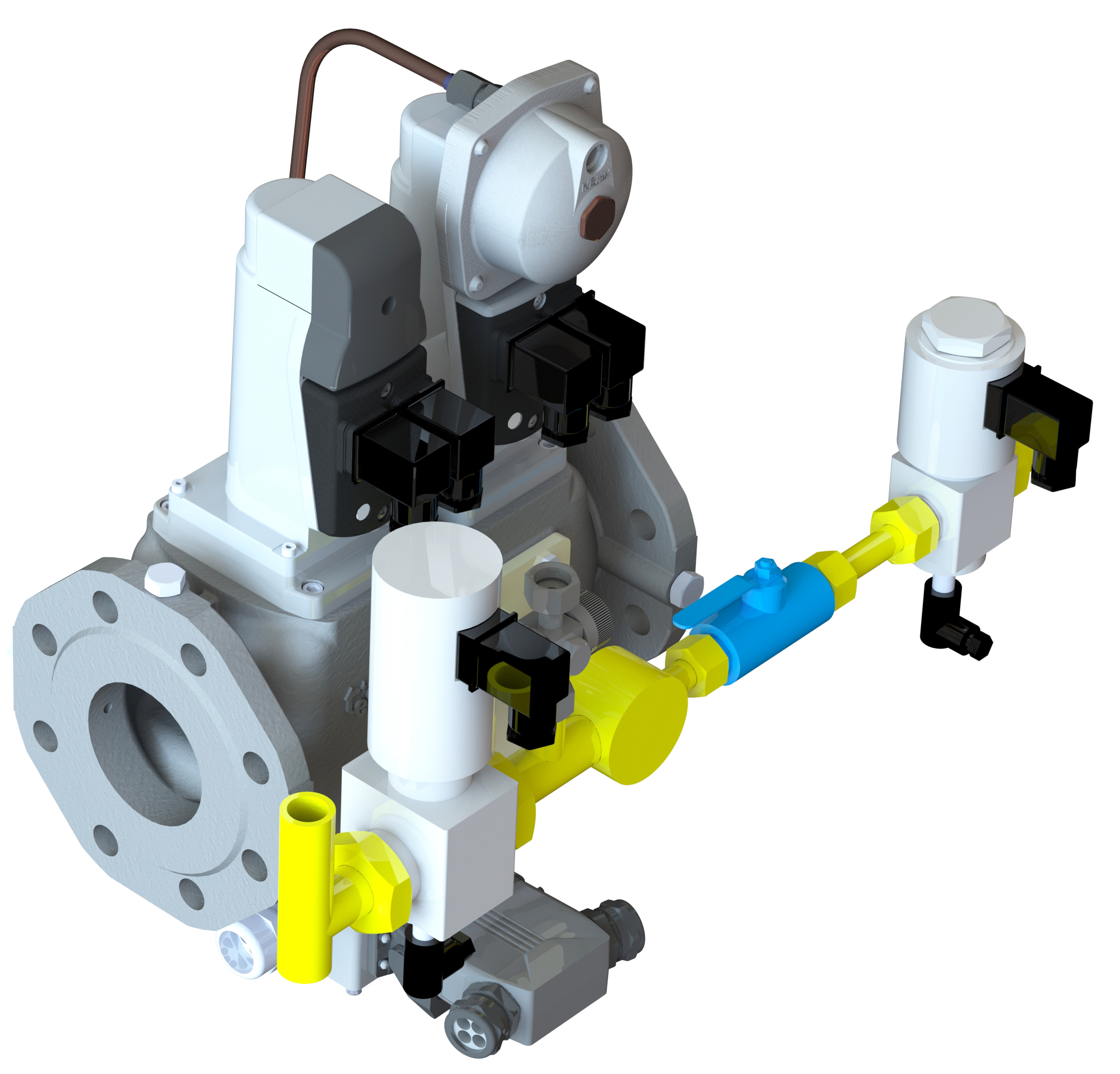

Функциональное назначение, габаритно-присоединительные размеры блоков, схемы и разъемы подключения позволяют использовать блоки ТЕКОН-БГАГ для замены газовых блоков Siemens в рамках реконструкции и ремонта импортного горелочного оборудования
| Наименование параметра | БГА-8 | ТЕКОН-БГАЭ | ТЕКОН-БГАГ |
|---|---|---|---|
| Размерный ряд номинальных диаметров DN, мм | 80 / 100 / 150 / 200 / 250 | 25 / 50 / 80 / 100 / 150 | 25 / 50 / 80 |
| Номинальное (условное) давление PN, МПа | 1,6 | 0,6 / 1,6 | 0,6 |
| Рабочее давление на входе Pp, МПа, не более | 0,25 | 0,05 / 0,25 | 0,05 |
| Рабочая среда | природный газ по ГОСТ 5542 | ||
| Герметичность предохранительно-запорной арматуры | класс А по ГОСТ 9544 | ||
| Время полного закрытия блока | не более 1 сек | ||
| Привод подъёма затворов ПЗК-1,2 | электропривод | электромагнит | гидропривод |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 | ||
| Температурный диапазон рабочей среды, °C | от минус 30 до плюс 80 | ||
| Температурный диапазон внешней среды, °C | от плюс 1 до плюс 50 | ||
| Класс защиты электрооборудования по ГОСТ 14254 | IP54 | IP65 | IP54 |
| Напряжение питания В, 50Гц | 220 | ||
| Присоединение к трубопроводу | фланцевое | ||
| Материал корпуса | сталь | алюминий / сталь | алюминий |
| Гарантийный срок | 36 месяцев | ||
| Средний срок службы | 30 лет | ||
ТИПОВАЯ СХЕМА ПОДВОДА ГАЗА И ВОЗДУХА К ГОРЕЛКЕ:
К1-клапан запорный предохранительный автоматический (ПЗК-1);
К2-клапан запорный предохранительный автоматический (ПЗК-2);
К3-клапан опрессовки электромагнитный «НЗ»;
К4-клапан запальника электромагнитный «НЗ»;
К5-клапан свечи безопасности электромагнитный «НО»;
ЗД1-затвор дисковый с электроприводом;
ЗД2-заслонка воздушная с электроприводом;
ЗУ-запальное устройство;
Д1-дроссель;
У31…У35-кран шаровой;
УЗ6…УЗ9-клапан для манометра.

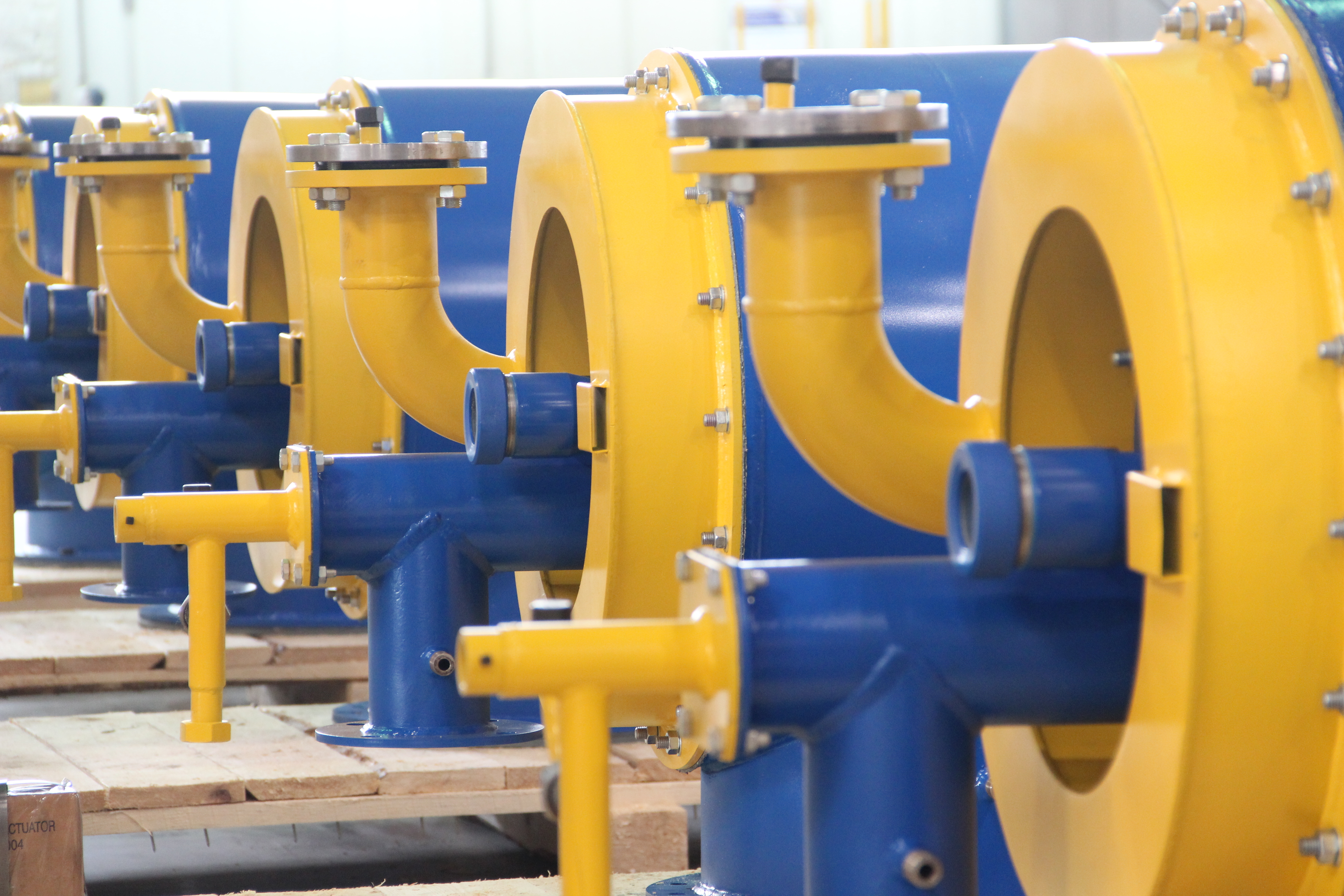

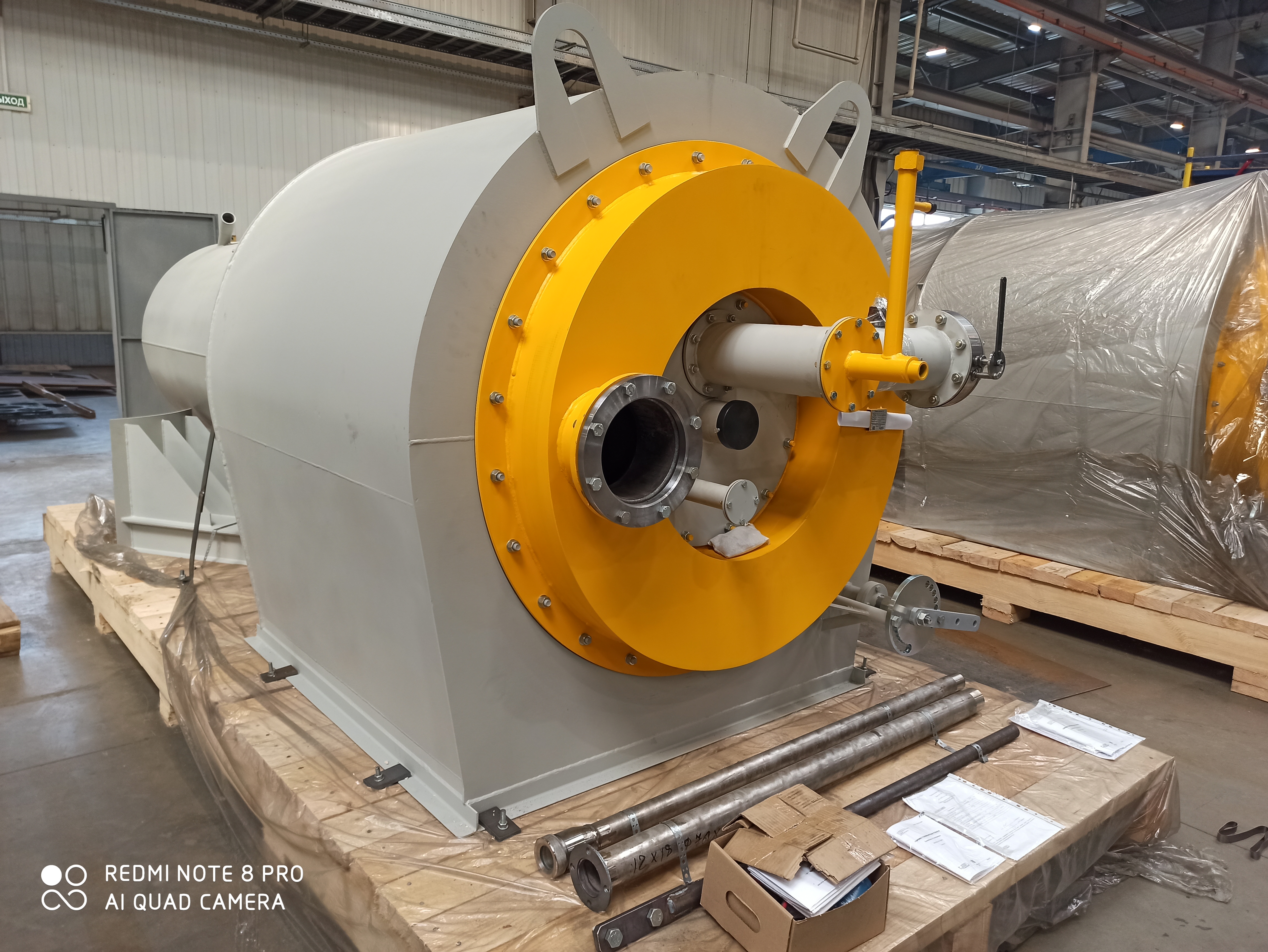

Горелки газомазутные типа ГГМ
Горелочные устройства вихревые типа ГГМ предназначены для безопасного и экономичного сжигания газообразного и жидкого топлива в топках стационарных паровых, водогрейных котлов, котлов утилизаторов и в других топливоиспользующих установках.
Конструкция горелочного устройства разработана с учетом накопленного опыта эксплуатации, проектирования и математического моделирования аэродинамики горения. Характеристики горелок соответствуют всем требованиям и нормам, принятым в РФ. Оборудование сертифицировано и изготавливается на собственном производстве с постоянным контролем качества.
Принципиальная особенность горелки типа ГГМ заключается в установке в центральной ее части пилотной линии. Наличие в горелке «дежурного» факела пилотной линии, постоянно взаимодействующего с основным, обеспечивает надежное воспламенение и горение газообразного топлива, стабилизирует и поддерживает устойчивую работу основной горелки на всех режимах и нагрузках котла.
Наличие пилотной части позволило пойти по пути улучшения других характеристик основной горелки. За счет изменения в горелке распределения топлива и воздуха и организации процесса стадийного сжигания достигнуты высокие показатели по выгоранию без повышения концентрации вредных выбросов в атмосферу.
| Наименование параметра | Значение параметра | |
|---|---|---|
| Размерный ряд по номинальной тепловой мощности, МВт | от 5 до 110 | |
| Вид топлива для сжигания | газообразное топливо | жидкое топливо |
| Теплота сгорания топлива, ккал/нм³ (ккал/кг) | согласно заданию на конструирование устройства | |
| Способ подачи топлива | под углом в сносящий воздушный поток | паромеханический или механический распыл |
|
Номинальное давление газообразного топлива перед горелкой, кПа
|
1-5 15-45 |
- |
| Номинальное давление жидкого топлива перед горелкой | - | 1,0-4,0 |
| Коэффициент рабочего регулирования | от 5 до 10 | от 2 до 5 |
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 | |
| Температурный диапазон внешней среды, °С | от плюс 1 до плюс 50 | |
| Гарантийный срок | 36 месяцев | |
| Средний срок службы | 40 лет | |
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:
- Сертифицированные газовые, комбинированные горелки ГГМ на размерный ряд от 5 до 110 МВт;
- Изделие отечественной разработки и производства;
- Учтен опыт проектирования отечественных и импортных производителей горелок большой мощности
- Высокая надежность и безопасность розжига и работы со 100-% селективностью контроля пламени горелки за счёт встроенной пилотной линии;
- Регулировочные устройства для настройки формы факела под топку;
- Увеличение коэффициента полезного действия котла за счёт стадийного сжигания топлива на малых избытках воздуха;
- Широкий диапазон рабочего регулирования до 1:10 по расходу газа;
- Горелки разрабатываются индивидуально для каждого типа котла, устанавливаются в существующие амбразуры без изменения конфигурации топочных поверхностей котла и интегрируются в технологические схемы с минимальными затратами;
- Пониженные выбросы вредных веществ в атмосферу за счёт стадийного подвода воздуха и внутренней рециркуляции к факелу горелки;
- Плавное регулирование мощности и возможность снижения технологического минимума работы топливосжигающей установки;
- Математическое моделирование аэродинамики горения.
Блочно-модульные горелки типа ТЕКОН-ГБМ
Горелочные устройства предназначены для безопасного и экономичного сжигания природного газа (для газовых горелок ТЕКОН-ГБМ-…-Г); природного газа и дизельного топлива (для комбинированных горелок ТЕКОН-ГБМ-…-ГД) в топках стационарных паровых, водогрейных котлов, котлов утилизаторов и в других топливоиспользующих установках. Конструкция горелочного устройства разработана с учетом накопленного опыта эксплуатации, проектирования и математического моделирования аэродинамики горения. Характеристики горелок соответствуют всем требованиям и нормам, принятым в РФ.
Блочно-модульная горелка типа ТЕКОН-ГБМ представляет собой автоматическую горелку, скомпонованную с вентиляторомвоздуха для горения в единый блок и модулируемой регулировкой мощности.
Горелка, оборудована системами и устройствами, обеспечивающими ее автоматический пуск (включающий продувку камеры горения газоиспользующей установки), перевод в рабочее состояние, контроль собственных параметров и параметров топливоиспользующей установки, сигнализацию и выключение. Работой горелки управляет система автоматического управления горелкой (САУГ) организованная на базе микропроцессорных микросхем.
| Наименование параметра | ТЕКОН-ГБМ-01.3 | ТЕКОН-ГБМ-02.5 | ТЕКОН-ГБМ-05.0 |
|---|---|---|---|
| Максимальная тепловая мощность горелки, МВт | 1,30 | 2,50 | 5,00 |
| Пусковая тепловая мощность газовой пилотной линии, МВт | не более 0,12 | ||
|
Вид и расход топлива на горелку при максимальной мощности¹,²
|
130 109 |
250 209 |
500 419 |
|
Расчётный коэффициент регулирования
|
10 4 |
10 4 |
10 4 |
| Номинальный диаметр присоединения газовой рампы (DN), мм | 50 | 80 | 80 |
| Диапазон давления присоединения к газовой рампе, кПа | 10…50 | ||
| Герметичность предохранительно-запорной арматуры | класс A по ГОСТ 9544 | ||
| Климатическое исполнение по ГОСТ 15150 | УХЛ4 | ||
| Температурный диапазон внешней среды, °С | от плюс 1 до плюс 50 | ||
| Класс защиты электрооборудования по ГОСТ 14254 | IP54 | ||
| Напряжение питания В, 50Гц | 220 | ||
| Напряжение питания цепи датчиков, В | 24 | ||
| Гарантийный срок | 36 месяцев | ||
| Средний срок службы | 20 лет | ||
|
Примечания: ¹) нормы параметров рассчитаны при работе на газе с низшей теплотой сгорания 36 МДж/нм³ (8 600 ккал/нм³); при работе на жидком топливе с низшей теплотой сгорания 43 МДж/кг (10 270 ккал/кг). ²) уточняется по типоразмеру жидкотопливной форсунки и параметров работы насоса жидкого топлива. |
|||
ХАРАКТЕРИСТИКИ И ПРЕИМУЩЕСТВА:
- Сертифицированные газовые, комбинированные горелки блочного типа ТЕКОН-ГБМ на размерный ряд от 0,4 до 25 МВт;
- Изделие отечественной разработки и производства;
- Учтен опыт проектирования импортных производителей блочно-модульных горелок
- Высокая надежность и безопасность розжига и работы
- Настраиваемое аэродинамическое сопротивление и выходная скорость газовоздушной смеси
- Увеличение коэффициента полезного действия котла за счёт стадийного сжигания топлива на малых избытках воздуха
- Широкий диапазон рабочего регулирования от 1:10 до 1:20 по расходу газа
- Пониженные выбросы вредных веществ в атмосферу за счёт внутренней рециркуляции газов к факелу горелки
- Плавное регулирование мощности и возможность снижения технологического минимума работы топливосжигающей установки
- Математическое моделирование аэродинамики горения

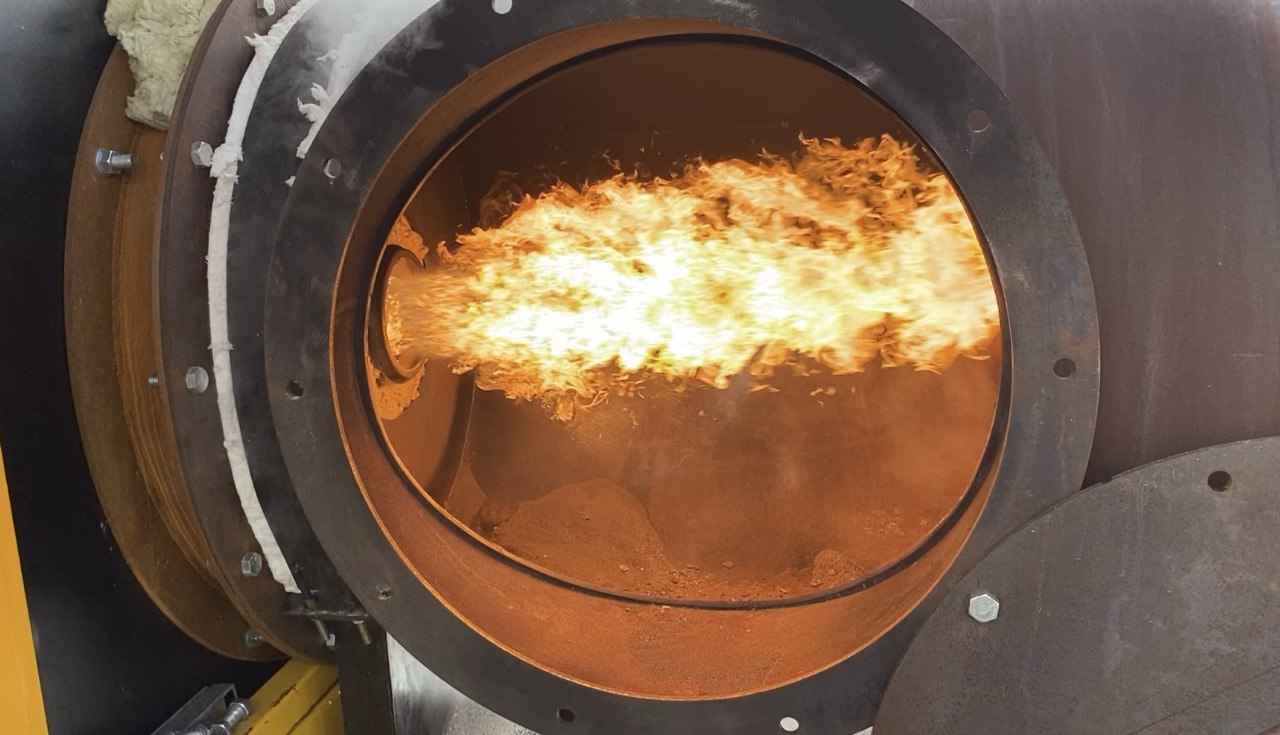

- Аттестованный стенд для огневых испытаний блочных горелок
