TCC Ex
НАЗНАЧЕНИЕ
Барьеры искрозащиты серии TCC Ex предназначены для применения в информационных, измерительных и управляющих каналах АСУ ТП на взрывоопасных производствах.
Барьеры устанавливаются вне взрывоопасной зоны, включаются во входные и выходные цепи модулей УСО и обеспечивают защиту искробезопасных цепей от воздействия напряжения до 250 В, ограничивая значения напряжения и тока до искробезопасных.
Барьеры позволяют подключать к контроллерам и другому искроопасному оборудованию искробезопасные цепи со следующими типами сигналов:
- аналоговые входные и выходные сигналы постоянного тока с диапазоном до 20 мА и напряжением до 24 В (TCC Ex8A, TCC Ex2A);
- аналоговые сигналы постоянного напряжения с диапазоном от 0 до 10 В (TCC Ex8A, TCC Ex2A);
- аналоговые сигналы от термопар (TCC Ex8A, TCC Ex2A);
- аналоговые сигналы от термопреобразователей сопротивления с трехпроводной схемой измерения (TCC Ex4T);
- аналоговые сигналы от термопреобразователей сопротивления с четырехпроводной схемой измерения (TCC Ex8A, TCC Ex2A);
- дискретные входные и выходные сигналы с уровнем напряжения до 24 В и тока до 20 мА.
СОСТАВ
|
TCC Ex4T
|
Четырехканальный барьер для передачи сигналов от термопреобразователей сопротивления, включенных по трехпроводной схеме измерения и напряжением до 1 В.
|
|
TCC Ex2A
|
Двухканальный барьер для передачи дискретных сигналов с напряжением до 24 В, аналоговых сигналов тока 0…5 мА, 4…20 мА, напряжения 0…10 В, сигналов термопар и сигналов термопреобразователей сопротивления, включенных по четырехпроводной схеме измерения.
|
|

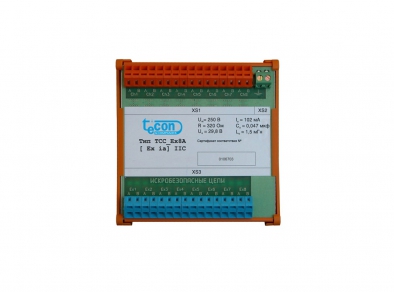

TCC Ex8A
|
Восьмиканальный барьер аналогичный TCC Ex2A.
|
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Характеристика
|
Тип барьера
|
||
|
TCC Ex2A
|
TCC Ex8A
|
TCC Ex4T
|
|
|
Число каналов в барьере
|
2
|
8
|
4
|
|
Уровень искробезопасности электрической цепи
|
[Exia]IIC
|
||
|
Предельное аварийное напряжение (Um) на входе барьера
|
250 В
|
||
|
Максимальное выходное напряжение (U0)(напряжение между контактами ExXA и ExXB при напряжении между СhXA и ChXB, равном Um)
|
29,8 В
|
16,2 В
|
|
|
Ток короткого замыкания (I0) (ток через замкнутые контакты ExXA и ExXB при Um)
|
102 мА
|
387 мА
|
|
|
Проходное сопротивление барьера (R) (сумма сопротивлений участков барьера СhXA – ExXA и СhXB – ExXB)
|
320 Ом
|
69,2 Ом
|
|
|
Сопротивление одной ветви канала барьера
|
от 145 до 160 Ом
|
от 32 до 34,6 Ом
|
|
|
Разница сопротивлений ветвей одного канала
|
не нормируется
|
0,04 Ом
|
|
|
Предельно допустимая емкость внешней цепи (С0)
|
0,047 мкФ
|
0,33 мкФ
|
|
|
Предельно допустимая индуктивность внешней цепи (L0)
|
1,5 мГн
|
||
|
Ток срабатывания предохранителей
|
50 мА
|
||
|
Ток утечки для входного напряжения:(напряжение между контактами СhXB и ChXA)
|
|
|
|
|
- 24 В
|
5 мкА
|
-
|
|
|
- 1 В
|
1 мкА
|
1 мкА
|
|
|
- 0,1 В
|
0,1 мкА
|
0,1 мкА
|
|
|
Средняя наработка на отказ
|
не менее 100 000 часов
|
||
|
Назначенный срок службы
|
15 лет
|
||
|
Габаритные размеры
|
109х47х53
|
109х105х53
|
109х84х53
|
|
Масса, не более
|
130 г
|
200 г
|
170 г
|
Более подробную информацию вы можете прочитать в Руководстве по эксплуатации
