Модернизация систем управления энергоблока ст. №3 Южной ТЭЦ филиала "Невский" ОАО «ТГК-1»

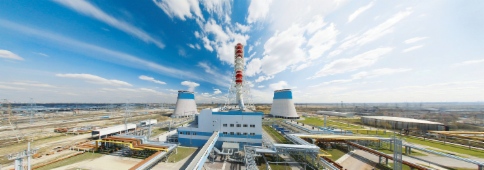

Специалисты компании «ТеконАвтоматика» завершили комплекс инжиниринговых работ по модернизации систем управления энергоблока ст.№3 Южной ТЭЦ (ТЭЦ-22) филиала "Невский" ОАО «ТГК-1» мощностью 250МВт.
В состав основного технологического оборудования энергоблока входят:
- прямоточный паровой котельный агрегат ТГМП-344А Таганрогского котельного завода;
- теплофикационная паровая турбина типа Т-250/300-240 Уральского турбомоторного завода;
- генератор переменного тока типа ТВВ-320-2У3 объединения «Электросила».
Основными целями модернизации исчерпавших свой ресурс систем управления энергоблока ст.№3 Южной ТЭЦ филиала "Невский" являлось:
- модернизация подсистем информационного контроля, автоматического регулирования, технологических защит, сигнализации, блокировок и АВР, подсистемы оперативно-диспетчерской связи, дистанционного управления запорно-регулирующей арматурой энергоблока с внедрением полнофункциональной АСУ ТП;
- повышение эффективности производства тепловой и электрической энергии;
- повышение надежности работы технологического оборудования в штатных режимах и защита оборудования при технологических нарушениях;
- улучшение качества переходных процессов по максимальному отклонению параметров и интегральному критерию качества процесса при внешних и внутренних воздействиях;
- формирование и предоставление эксплуатационному персоналу достаточной и своевременной информации для повышения оперативности в работе.
Для достижения заданных целей полнофункциональная АСУ ТП энергоблока была реализована на базе высоконадежного программно-технического комплекса «ТЕКОН», специально созданного с использованием отказоустойчивых компонентов для решения задач по автоматизации крупных и особо ответственных объектов в тепло- и электроэнергетике.
Программное обеспечение ПТК «ТЕКОН» собственной разработки представляет собой SCADA/Softlogic систему c единой базой данных, с развитой библиотекой алгоблоков, ориентированных на задачи АСУ ТП энергетических объектов. В качестве инструментального средства разработки программного обеспечения верхнего и контроллерного уровня системы используется SCADA «ТЕКОН» версии 2.1.3.3, которая позволяет реализовать все функции человеко-машинного интерфейса. Проектирование программно-технического комплекса выполнено с применением системы автоматизированного проектирования (САПР), которая позволяет за счет автоматизации типовых операций и минимизации доли участия человека в процессе разработки, существенно сократить временные затраты на выполнение трудоемких видов работ и при этом существенно повысить качество проектной документации и прикладного программного обеспечения. При этом конечный пользователь получает инструмент для сопровождения документации на ПТК с возможностью внесения изменений и подготовки любых видов отчетов. Созданная АСУ ТП энергоблока является интегрированной, распределенной по технологическому и функциональному признаку, системой управления тепломеханическим и электротехническим оборудованием, позволяющей реализовать необходимый объем функций управления и контроля - автоматических систем регулирования, АВР, технологической сигнализации, технологических защит и блокировки основного оборудования и вспомогательных систем, диагностики ПТК, а также расчетных задач. Использование в ПТК «ТЕКОН» многократно апробированных математических и алгоритмических решений позволило создать единое информационное пространство АСУ ТП с возможностью объективного и надежного обмена информацией между всеми подсистемами АСУ ТП и ЛСАУ, а также обеспечило устойчивую работу энергоблока.
Сигнальный объем АСУ ТП тепломеханического оборудования (АСУ ТП ТМО) энергоблока составляет: физических каналов - 5011; цифровых каналов - 505.
Сигнальный объем АСУ ТП электротехнического оборудования (АСУ ТП ЭТО) энергоблока составляет: физических каналов - 550; цифровых каналов - 1900.
Интеграция SCADA «ТЕКОН» внедренной АСУ ТП ЭТО с АСУ ТП ТМО реализована по внутреннему протоколу ПТК «ТЕКОН».
В процессе создания и внедрения полнофункциональной АСУ ТП энергоблока ст.№3 Южной ТЭЦ (ТЭЦ-22) филиала "Невский" ОАО «ТГК-1» мощностью 250МВт специалистами компании «ТеконАвтоматика» выполнены следующие объемы работ:
- разработана рабочая документация проекта АСУ ТП тепломеханического (АСУ ТП ТМО) и АСУ ТП электротехнического оборудования (АСУ ТП ЭТО), включающая в себя расширенное техническое задание, техническое, математическое и информационное обеспечение с полным перечнем задач функционально-группового управления и расчетно-диагностических задач;
- разработано необходимое прикладное программное обеспечение;
- проведено изготовление, а также глубокое тестирование полного комплекта технических и программных средств программно-технического комплекса АСУ ТП на испытательном полигоне Группы компаний «ТЕКОН»;
- проведены шеф-монтажные и пусконаладочные работы АСУ ТП ТМО и АСУ ТП ЭТО на объекте, включая наладку полевого оборудования;
- осуществлены комплексные испытания, в процессе которых оборудование энергоблока ст. №3 Южной ТЭЦ успешно отработало 72 часа.
