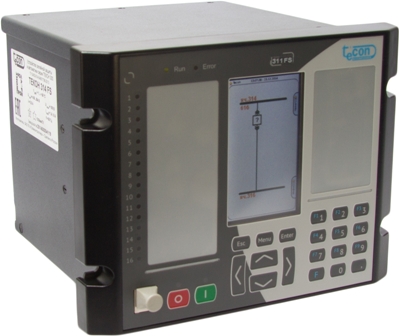

Устройство релейной защиты и автоматики ТЕКОН 300
Устройство релейной защиты и автоматики серии ТЕКОН 300 предназначено для:
- измерения напряжения и силы переменного тока, частоты, активной, реактивной и полной мощностей, силы постоянного тока;
- контроля и релейной защиты технологического оборудования электростанций, подстанций, распределительных сетей и распределительных устройств от ненормальных и аварийных режимов работы, а также регистрации событий, осциллографирования процессов;
- управления выключателями и другими коммутационными аппаратами, организации оперативных блокировок, сбора аналоговой и дискретной информации.
Устройство относится к микропроцессорным устройствам релейной защиты и автоматики энергосистем.
Функциональное назначение
В зависимости от выполняемых функций релейной защиты и автоматики устройство имеет следующие типоисполнения:
| Функциональное типоисполнение устройства* | Функция релейной защиты и автоматики |
| LA | Дистанционная защита присоединения |
| LD | Дифференциальная защита линии |
| DD | Дифференциальная и дистанционная защита линии |
| BS | Защита шин |
| FS | Защита фидера |
| GL | Защита электрической машины малой мощности |
| GB | Защита электрической машины |
| TL | Защита двухобмоточного трансформатора |
| ТВ | Защита трансформатора |
| СF | Контроллер присоединений |
| SW | Устройство автоматики выключателя |
| EA | Устройство противоаварийной автоматики |
* - Буквы в условном обозначении устройства
Основные особенности устройства:
- модульность конструкции;
- гибкость архитектуры;
- поддержка протоколов МЭК 61850-8-1;
- удобный интерфейс человек-машина;
- развитое средство конфигурирования и параметрирования (задания уставок) устройства;
- широкий набор алгоритмов защит и их характеристик, позволяющий легко адаптировать устройство к существующим системам защиты независимо от типа применявшихся ранее реле.
Устройство является компонуемым изделием.
Компоновке подлежат:
- тип и количество модулей;
- типоразмер корпуса устройства;
- тип и количество цифровых интерфейсов;
- тип используемых протоколов связи;
- тип используемого дисплея;
- тип панели индикации и управления.
В зависимости от базового состава и типоразмера корпуса устройство имеет 15 аппаратных типоисполнений.
